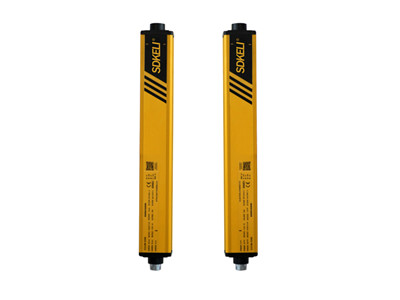

KS06G型安全光柵

產品介紹：KS06型安全光柵將控制器功能集成到傳感器內部，是專為經過風險評估不需要配備控制器并需要有電平信號控制的設備（如：采用PLC、計算機控制的設備）提供的光電保護裝置，可輸出兩路安全的PNP或NPN信號。

分享到：

產品組成

由發光器、受光器、傳輸線組成

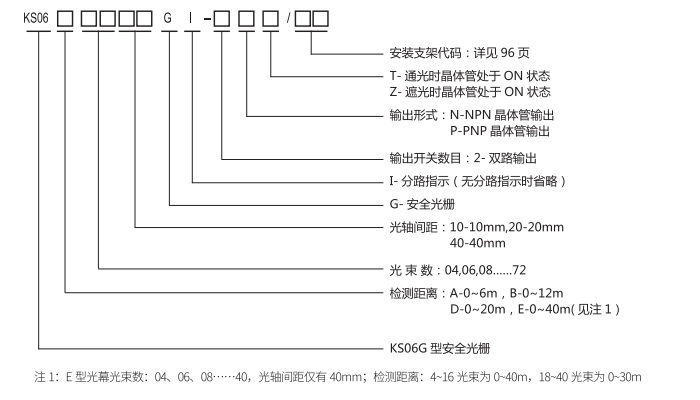

規格型號

典型接線圖



備注：K1、K2：控制機器危險部件的繼電器或其他設備

光學特性
安全等級	Type4 Cat.4 PL e
執行標準	GB/19436.1;GB/T19436.2;GB4584-2007；IEC 61496-1；IEC 61496-2
DCagv	99%
CCF	100
檢測光源	紅外LED（中心波長940nm）
檢測高度	光軸間距×（光束數-1）
EAA	滿足IEC 61496-2要求，檢測距離在3m以上時，EAA<2.5°
光軸間距	10mm	20mm	40mm
檢測精度	18mm	28mm	48mm
光速數	16、20、24...72	8、10、12...72	4、6、8...72	4、6、8...16	18、20、22...40
檢測距離	A型：0~6m,B型：0~12m,D型：0~20m			E型：0~40m	E型：0~30m
環境特性
環境溫度	工作	-10℃~55℃（無結霜及凝霧）
環境溫度	存儲	-40℃~70℃
環境濕度	工作	35％RH~85％RH
環境濕度	存儲	35％RH~95％RH
抗光干擾	白熾光源	3000Lux
	熒光光源	3000Lux
	太陽光源	10000Lux
EMC	EMS	符合GB/T19436-1和GB4584-2007中對四級安全光幕的要求
EMC	EMI	符合EN61326-1和EN55011中對工業現場的電磁輻射要求
抗振能力	頻率10Hz~55Hz;振幅：0.35±0.05mm;掃描次數：三軸，每軸20次
抗沖擊能力	加速度10g;脈沖持續時間：16ms;碰撞次數：三軸，每軸1000±10次
防護等級	IP65
外形尺寸	52×36×Jmm(J為發光器/受光器長度)
電氣特性
電源電壓	DC24V±10％
消耗電流	發射器	≤300mA
消耗電流	接受器	≤100mA（無負載）
響應時間	≤18ms
輸出特性	NPN輸出	NPN晶體管輸出×2（通光時ON）、負載電流300mA以下,殘留電壓3V以下（排除導線延長的影響）
輸出特性	PNP輸出	PNP晶體管輸出×2（通光時ON）、負載電流300mA以下,殘留電壓3V以下（排除導線延長的影響）
配套控制器	不配控制器；或配置CSRMB模塊，輸出繼電器無源觸點信號

光束數	光軸間距10		光軸間距20		光軸間距40
	檢測精度18		檢測精度28		檢測精度48
	規格型號	保護高度	規格型號	保護高度	規格型號	保護高度
4					KS06*0440G2#T	120
6					KS06*0640G2#T	200
8			KS06*0820G2#T	140	KS06*0840G2#T	280
10			KS06*1020G2#T	180	KS06*1040G2#T	360
12			KS06*1220G2#T	220	KS06*1240G2#T	440
14			KS06*1420G2#T	260	KS06*1440G2#T	520
16	KS06*1610G2#T	150	KS06*1620G2#T	300	KS06*1640G2#T	600
18			KS06*1820G2#T	340	KS06*1840G2#T	680
20	KS06*2010G2#T	190	KS06*2020G2#T	380	KS06*2040G2#T	760
22			KS06*2220G2#T	420	KS06*2240G2#T	840
24	KS06*2410G2#T	230	KS06*2420G2#T	460	KS06*2440G2#T	920
26			KS06*2620G2#T	500	KS06*2640G2#T	1000
28	KS06*2810G2#T	270	KS06*2820G2#T	540	KS06*2840G2#T	1080
30			KS06*3020G2#T	580	KS06*3040G2#T	1160
32	KS06*3210G2#T	310	KS06*3220G2#T	620	KS06*3240G2#T	1240
34			KS06*3420G2#T	660	KS06*3440G2#T	1320
36	KS06*3610G2#T	350	KS06*3620G2#T	700	KS06*3640G2#T	1400
38			KS06*3820G2#T	740	KS06*3840G2#T	1480
40	KS06*4010G2#T	390	KS06*4020G2#T	780	KS06*4040G2#T	1560
42			KS06*4220G2#T	820	KS06*4240G2#T	1640
44	KS06*4410G2#T	430	KS06*4420G2#T	820	KS06*4240G2#T	1640
46			KS06*4620G2#T	900	KS06*4640G2#T	1800
48	KS06*4810G2#T	470	KS06*4820G2#T	940	KS06*4840G2#T	1880
50			KS06*5020G2#T	980	KS06*5040G2#T	1960
52	KS06*5210G2#T	510	KS06*5220G2#T	1020	KS06*5240G2#T	2040
54			KS06*5420G2#T	1060	KS06*5440G2#T	2120
56	KS06*5610G2#T	550	KS06*5620G2#T	1100	KS06*5640G2#T	2200
58			KS06*5820G2#T	1140	KS06*5840G2#T	2280
60	KS06*6010G2#T	590	KS06*6020G2#T	1180	KS06*6040G2#T	2360
62			KS06*6220G2#T	1220	KS06*6240G2#T	2440
64	KS06*6410G2#T	630	KS06*6420G2#T	1260	KS06*6440G2#T	2520
66			KS06*6620G2#T	1300	KS06*6640G2#T	2600
68	KS06*6810G2#T	670	KS06*6820G2#T	1340	KS06*6840G2#T	2680
70			KS06*7020G2#T	1380	KS06*7040G2#T	2760
72	KS06*7210G2#T	710	KS06*7220G2#T	1420	KS06*7240G2#T	2840
注：規格型號中*表示光幕檢測距離系列號，A系列0-6m，B系列0-12m，D系列0-20m，E系列0-40m(4-16光束)/0-30m(18-40光束)；#表示輸出形式，P表示PNP輸出，N表示NPN輸出；E系列只提供黃底部分的規格型號產品。(單位mm)

H表示保護高度，J表示發光器、受光器長度，L表示鋼管長度，C表示防護罩長度（單位：mm）

光束數	光軸間距10				光軸間距20				光軸間距40
	檢測精度18				檢測精度28				檢測精度48
	H	J	L	C	H	J	L	C	H	J	L	C
4									120	239	500	300
6									200	319	500	380
8					140	239	500	300	280	399	750	460
10					180	279	500	340	360	479	750	540
12					220	319	500	380	440	559	1000	620
14					260	359	750	420	520	639	1000	700
16	150	239	500	300	300	399	750	460	600	719	1000	780
18					340	439	750	500	680	799	1000	860
20	190	279	500	340	380	479	750	540	760	879	1200	940
22					420	519	750	580	840	959	1200	1020
24	230	319	500	380	460	559	1000	620	920	1030	1500	1100
26					500	599	1000	660	1000	1119	1500	1180
28	270	359	750	420	540	639	1000	700	1080	1199	1500	1260
30					580	679	1000	740	1160	1279	1500	1340
32	310	399	750	460	620	719	1000	780	1240	1359	1750	1420
34					660	759	1000	820	1320	1439	1750	1500
36	350	439	750	500	700	799	1000	860	1400	1519	1750	1580
38					740	839	1200	900	1480	1599	2000	1660
40	390	479	750	540	780	879	1200	940	1560	1679	2000	1740
42					820	919	1200	980	1640	1759	2000	1820
44	430	519	750	580	860	959	1200	1020	1720	1839		1900
46					900	999	1200	1060	1800	1919		1980
48	470	559	1000	620	940	1039	1500	1100	1880	1999		2060
50					980	1079	1500	1140	1960	2079		2140
52	510	599	1000	660	1020	1119	1500	1180	2040	2159		2220
54					1060	1159	1500	1220	2120	2239		2300
56	550	639	1000	700	1100	1199	1500	1260	2200	2319		2380
58					1140	1239	1500	1300	2280	2399		2460
60	590	679	1000	740	1180	1279	1500	1340	2360	2479		2540
62					1220	1319	1750	1380	2440	2559		2620
64	630	719	1000	780	1260	1359	1750	1420	2520	2639		2700
66					1300	1399	1750	1460	2600	2719		2780
68	670	759	1000	820	1340	1439	1750	1500	2680	2799		2860
70					1380	1479	1750	1540	2760	2879		2940
72	710	799	1000	860	1420	1519	1750	1580	2840	2959
注：E系列只提供黃底部分的規格型號產品
